產品介紹



1、功能說明

---

   精細捕集箱布置于漆霧分離模組的第三層，對漆霧進行全面的捕集?？茖W(xué)布置的內部結構，不僅能極大地提升捕集箱對漆霧的捕集容納能力，纖維材料的漆霧捕集單元也能保證漆霧的捕集效果。

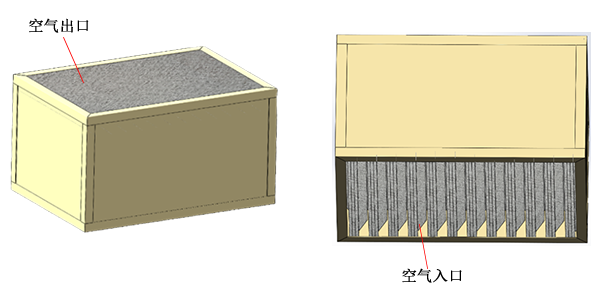

2、結構構造

---

• 外殼由高強度硬紙板和紙護角制作，整個外殼的強度滿足搬運和漆霧捕集工況的需要。
• 內部由兩段組成，分別是漆霧捕集段和終過濾段。漆霧捕集段位于捕集箱的入口段，終過濾段位于漆霧捕集箱的出口段。
• 漆霧捕集段的作用式捕集絕大部分的漆霧，終過濾段用來全面攔截剩余的微量漆霧。
• 漆霧捕集段包含數個漆霧捕集單元，漆霧捕集單元為折彎狀結構，由纖維材料做成，兩個漆霧捕集單元之間平行布置且其間設置有空隙。
• 折彎狀的漆霧捕集單元及相鄰的漆霧捕集單元之間形成的折彎的空氣流動通道的科學布局，使漆霧捕集段形成一個立體的漆霧捕集容納空間，對漆霧的捕集容納能力提升極大、分離效果好。
• 終過濾段為一層平鋪的過濾棉，采用長纖維、以非織物方式制成。









相關參數

---

序號	項目	參數	備注
1	型號	QJS-01-003	精細漆霧捕集箱

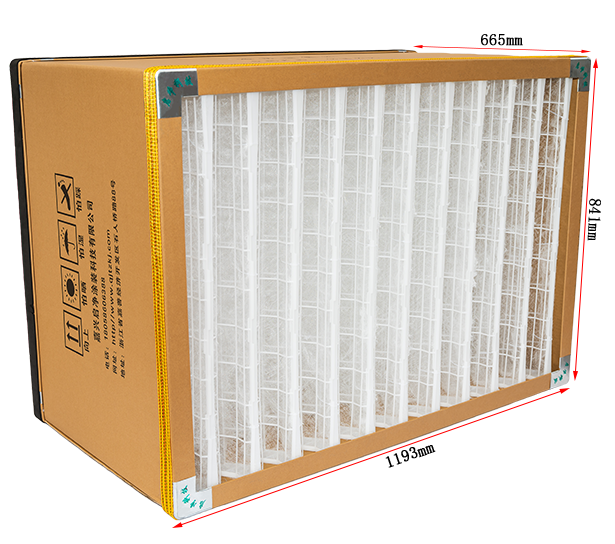

2	尺寸規格	841(W)×1193(D)×665(H)	公差±3mm
3	通風量（m³/h）	3000~7200 m³/h	額定通風量5000 m³/h
4	截面風速	≤2米/秒m/s	/
5	漆霧捕集效率	≥98%	/
6	阻力	≤1500Pa	/
7	耐壓強度	1500Pa	漆霧捕集箱強度所能承受的風壓
8	漆霧捕集單元個數	9~12個/箱	/
9	每個漆霧捕集單元折彎次數	10次折彎	/
10	出風口過濾棉厚度	≥10mm	/
11	纖維材料	化纖/玻璃纖維	/
12	塑料框架的材料	PP/PE塑料	/
13	外殼材料	瓦楞紙板+紙護角+鐵護角	紙護角厚度4mm

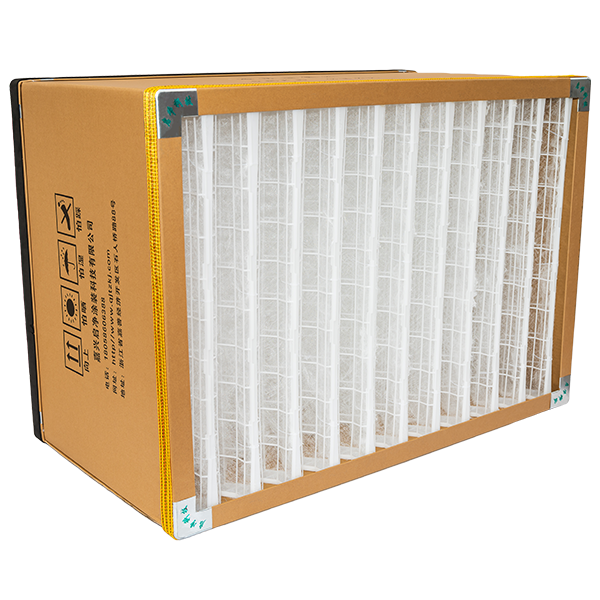

產品實物照片

---



進風口

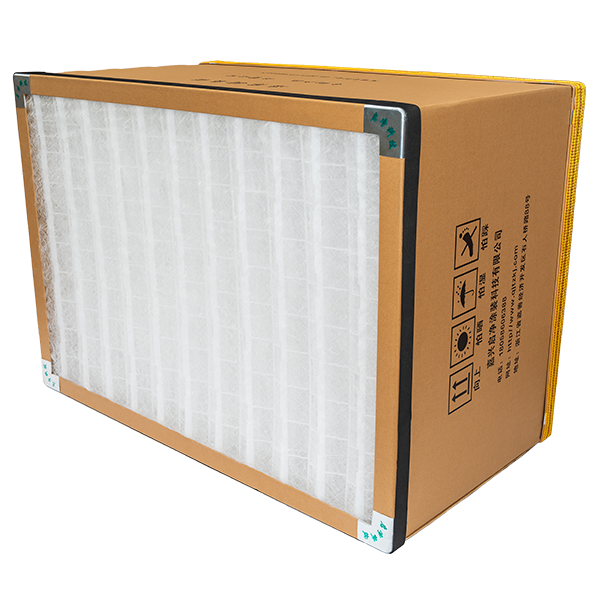

出風口
